Ühilduvus ja paigaldamine
Käepideme ühilduvus
Nõuded akna käepidemele
Kinnituskruvidele ligi pääsemiseks keerake akna käepideme katet. Akna käepide tuleb kinnitada 2 poldiga, mille vahekaugus on 43 mm teineteisest. Akna spindel peab olema ristkülikukujuline latt küljepikkusega 7 mm. Tarken sobib spindlitele pikkusega 25-40 mm.
Kasutage mõõtude kontrollimiseks nihikut või joonlauda.
Akna ühilduvus

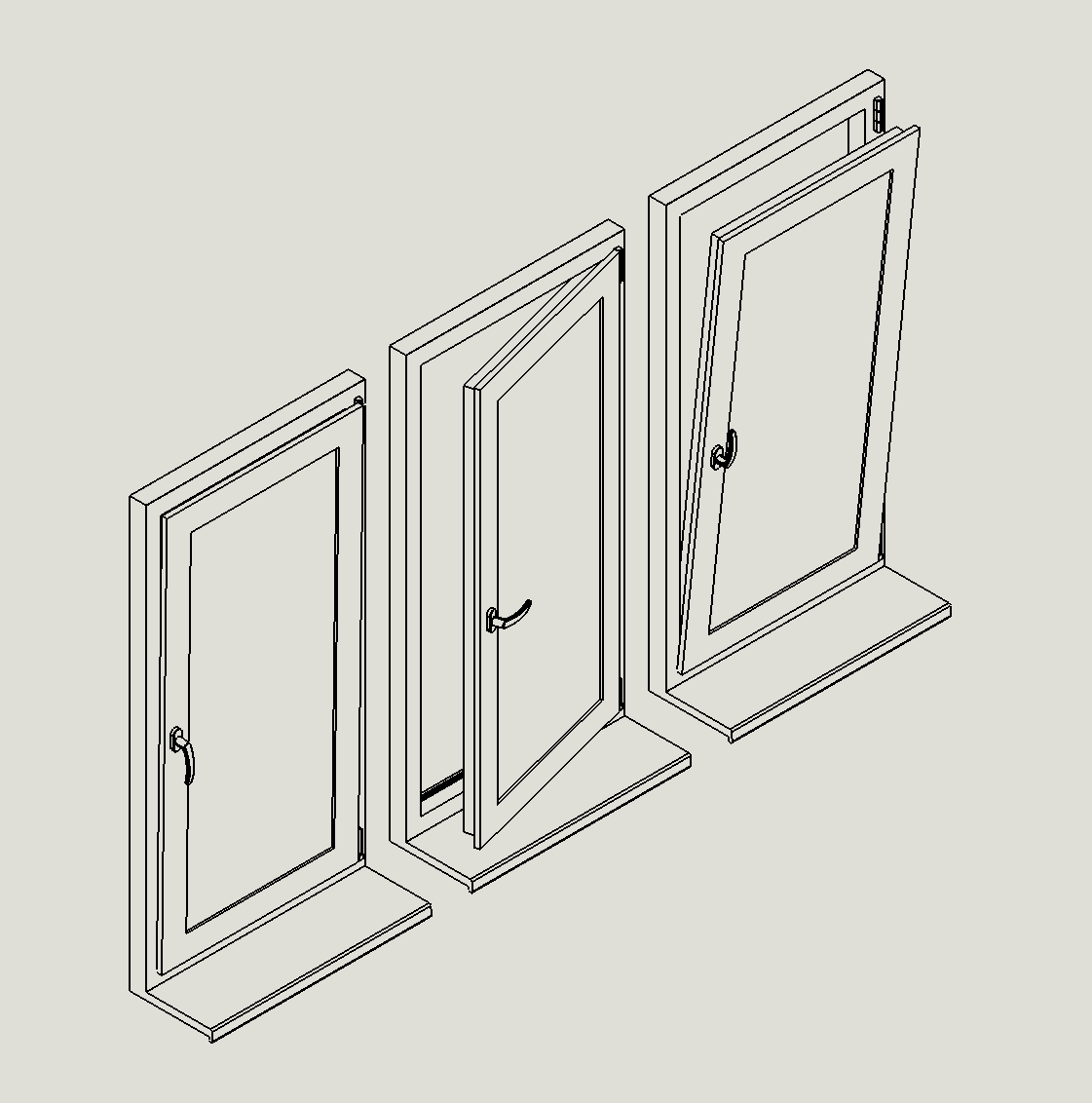

Akna tüüp
Tarken on loodud kasutamiseks Pöörd- ja kaldavatava aknaga, mille puhul kaldfunktsioon saavutatakse, keerates akna käepidet 180 kraadi suletud asendist.
Soovitame kasutada Tarkenit ainult selliste akendega, millel kaldfunktsioon on käepidet pöörates viimane asend ning käepide asub aknaserva paremal või vasakul küljel.
Kui Teie aken töötab teistsugusel viisil või Teil on kahtlusi seadme sobivuses, võtke palun meiega ühendust.
Akna ühilduvus
Mõõtmed

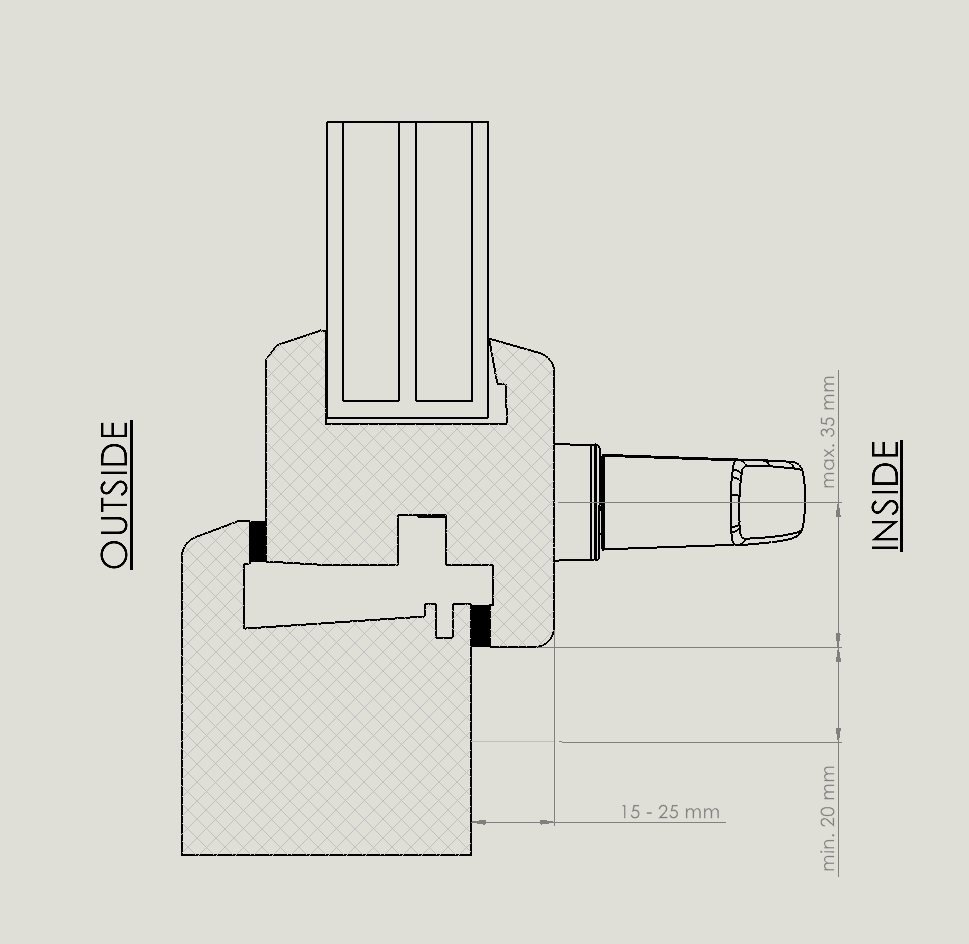

Tarken sobib enamikele PVC- ja puitakendele. Kontrollige sobivust, mõõtes kaugust käepideme keskpunktist akna servani. Maksimaalne lubatud kaugus on 35 mm.
Akna leng peab kattuma raamiga, jättes 15-25 mm vaba osa.
Ankru kleepimiseks peab olema vähemalt 20 mm vaba pinda akna raamil.
Akna soovitatav laius on kuni 1 meeter ja kõrgus kuni 1,5 meetrit. Akna käepide peab saama keerata ilma märkimisväärse takistuseta.
Tarkeni installimine
Paigaldusjuhend

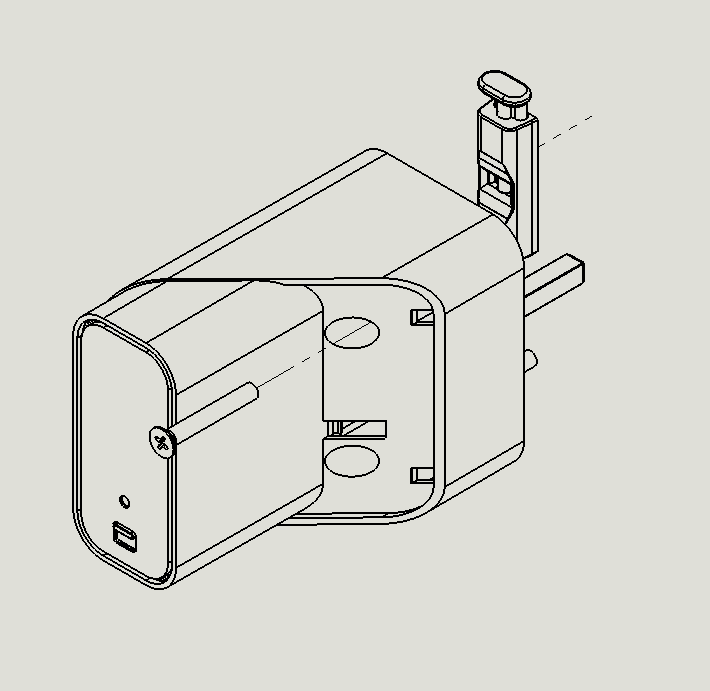

- Pööra käepide horisontaalsesse asendisse ja keera käepideme kruvide kate nii, et kruvid muutuksid nähtavaks.
- Eemalda kruvid ja käepide.
- Ava Tarkeni kruvikate ja paigalda Tarkeni seade - keera varem eemaldatud kruvid Tarkeni kruviaukudesse.
- Kinnita kinnitusankur seadme tagaküljel oleva konksu külge ja eemalda kinnitusankru kleebiselt kaitsekile.
- Sulge aken ja suru ankur korralikult puhastatud aknaraami vastu (oota 15 minutit, kuni kleebis on kinnitunud).
